Specifoj
Rapideco: 0-30000mm / min
Subteno de Grafika Formato: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Aliaj
Apliko: Lasera Tranĉo
Kondiĉo: Nova
Dika Termikaĵo: 6mm
CNC aŭ Ne: Jes
Cooling Mode: Air Cooling
Kontrola Programaro: FSCUT2000, Chutian speciala tranĉa programaro
Origino: Anhui, Ĉinio (Kontinenta)
Atestado: CCC, ISO
Postventa Servo Provizita: Inĝenieroj disponeblaj al serva maŝinaro eksterlande
Agordoj

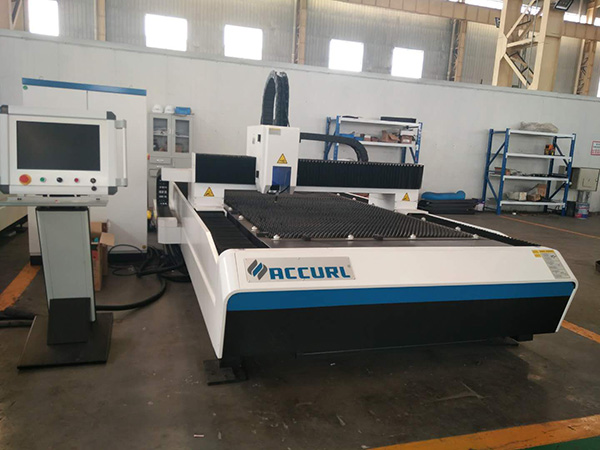

maŝino adoptas la plej rafinitan laseron IPG / SPI, kombinante Gantry CNC-maŝinon desegnitan de nia kompanio kaj alta forto veldado korpo, post alta temperaturo recocido kaj preciza maŝinado de granda CNC fresadora. I havas bonan rigidecon kaj stabilecon kun precizaj pilkovojoj, lineara gvidilo peladruliĝas. I estas ĉefe por tranĉi tukan metalon sub 8 mm en alta rapideco kaj alta precizeco. Fibra lasero havas serion de avantaĝoj, kiel alta trabo kvalito, alta brilo, altaj konvertiĝoj, sen vivtenado, stabila kaj fidinda operacio de malalta kosto kaj malgranda grandeco, ktp. Aer-helpita kortego estas la plej progresinta nivelo de lasera tranĉado , Kiu estas precipe taŭga por neoksidebla ŝtalo, Carton ŝtalo preciza kortego. I estas vaste uzata en metalaj produktoj, hardvaro, preciza maŝinaro, aŭtomobilaj partoj, glasoj, juveloj, plato, elektroniko, ludiloj, reklamado kaj aliaj industrioj.
Priskribo por maŝino:
1. Produkta skemo kaj kunmetaĵo
Fibra lasera tranĉaĵa maŝino konsistas el fibro lasero, tranĉanta kapo, kontrolsistemo, malvarmiganta sistemo, la maŝina unuo, elĉerpi-degustan sistemon ktp.
2. Produkta efikeco
Vaste uzata por tranĉi tukan metalon, kiel karbonan ŝtalon, neoksideblan ŝtalon, aloja ŝtalo kaj aliaj metalaj materialoj. Ni ankaŭ povas procesi diversajn formojn kaj grandojn de partoj; tranĉante ĉiun specon de teksto, logo kaj ŝablono.
Tranĉa Gamo: Tabulo 3000mm * 1500mm,
Dikeco de tranĉi karbonan ŝtalon: 0.2mm - 6mm
Tranĉa Larĝeco: 0.08—0.15mm
La maŝino X, Y, Z-akso vojaĝas 3000mm * 1500mm * 100mm
Precizigo de pozicio: ± 0.05mm / 1000mm
Ripeti poziciigajn precizecon: ± 0.03mm / 1000mm
Norma maŝino sencela rapideco: 30m / min
La maksimuma senokupa rapideco: 50m / min
1 mm dika tabulo O2 maksimuma rapideco:
(IPG-1000 Lasero) 10m / min
(SPI-CW-1500 lasero) 15m / min
Maksimuma Profilo de Tondado:
Karbona Ŝtalo (O2) 7mm
Neoksidebla ŝtalo (N2) 3.5 ~ 4mm
Neoksidebla ŝtalo (O2) 6mm
3. La listo de produktaj sistemoj:
Lasero
Fibroj lasers: 1000W (SPI-laŭvola)
Ekstera optika vojo kaj tranĉanta kapo
Lasera kapo Alta, preciza aŭtomata kortego
Capacitiva sentilo BCS100, Aŭtomata sekvado
Fokusa lenso 25.4 F = 100
La gastiganta maŝino
Maŝina platformo kaj akcesoraĵoj 3000mm * 1500mm tranĉanta kapo
La X-aksa pilko ŝraŭbo 4010 alta rapido ŝraŭbo; La 35 muta relo; TAIWANO HIWIN
La Y-akso de ruliĝanta gvidilo 5050 alta rapido ŝraŭbo; La 45 muta relo; TAIWANO HIWIN
Planeda reduktanto VRB140, Japanio SHIMPO
Portante Japanion, NSK
Polvokovro Qingdao, HEMA
Ĉeno por treni PKK, Ĉinio
